Solární ohřev TUV (HK, Spojovací)
Popis: Solární soustava pro kombinovaný ohřev teplé užitkové vody a podporu přitápění.

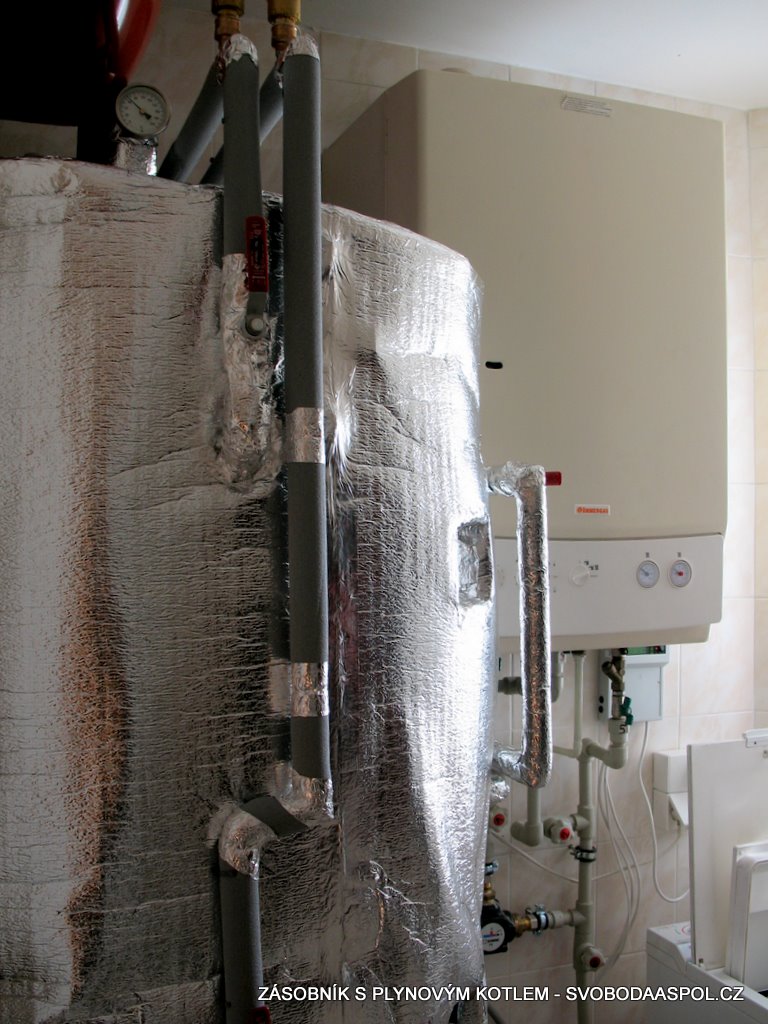

Ohřev teplé užitkové vody a přitápění je řešen využíváním kombinovaného akumulačního zásobníku. Při nedostatku slunečního záření se horní polovina zásobníku dohřívá plynovým kotlem. Ve střední části zásobníku je zabudovaná elektrická topná spirála 6 kW pro možnost elektroohřevu. Ve spodní části zásobníku se nalézá solární výměník.

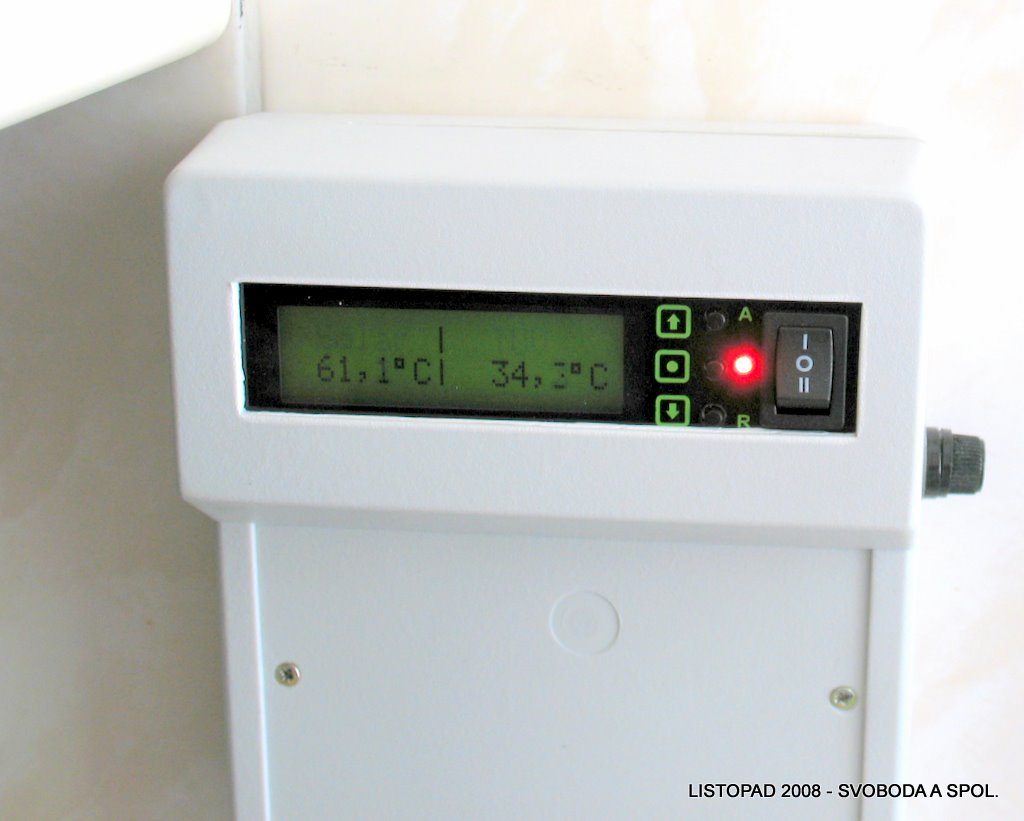

Poznámka k fotografiím: Na 3-tí fotografii od shora je vidět řídící zařízení s hodnotou teploty na výstupu z kolektorového pole. Tato fotografie byla pořízena v listopadu 2008 - tedy i v podzimních měsících za slunečního počasí dosahuje teplota teplosměnné kapaliny hodnot nad 60 stupňů Celsia!

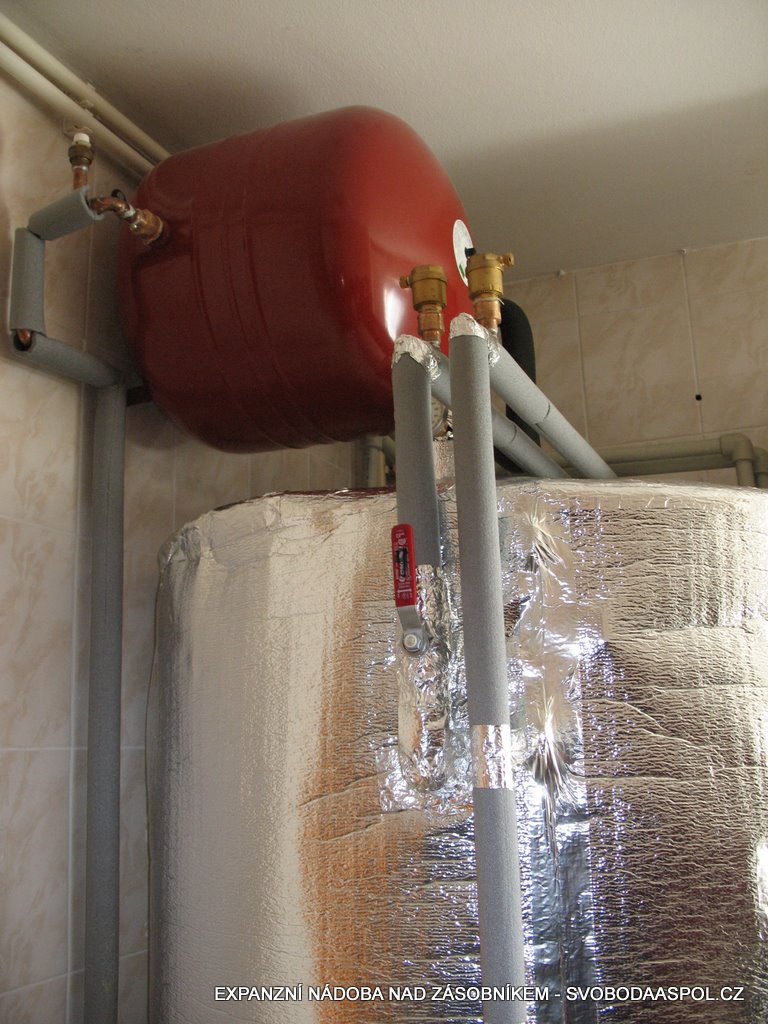

Zásobník: Atypická nádrž firmy OK-Term s výměníkem pro primární solární okruh ve spodní části a výměníkem pro přípravu teplé užitkové vody v horní části zásobníku.
Dotace: Dotace žádána 2008, dotace získána 2009
Lokalita: Hradec Králové, Svobodné Dvory
Technické parametry solárního systému:
| počet kolektorů | 6 kusů |
| velikost ohřívaného zásobníku | 750 litrů |

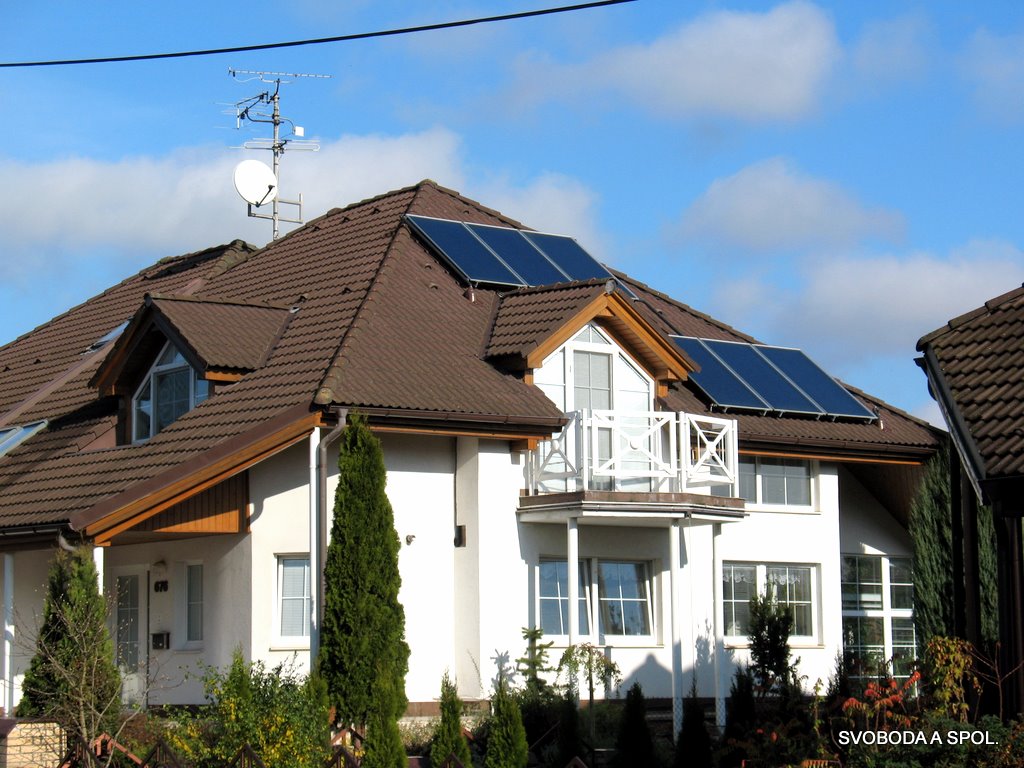

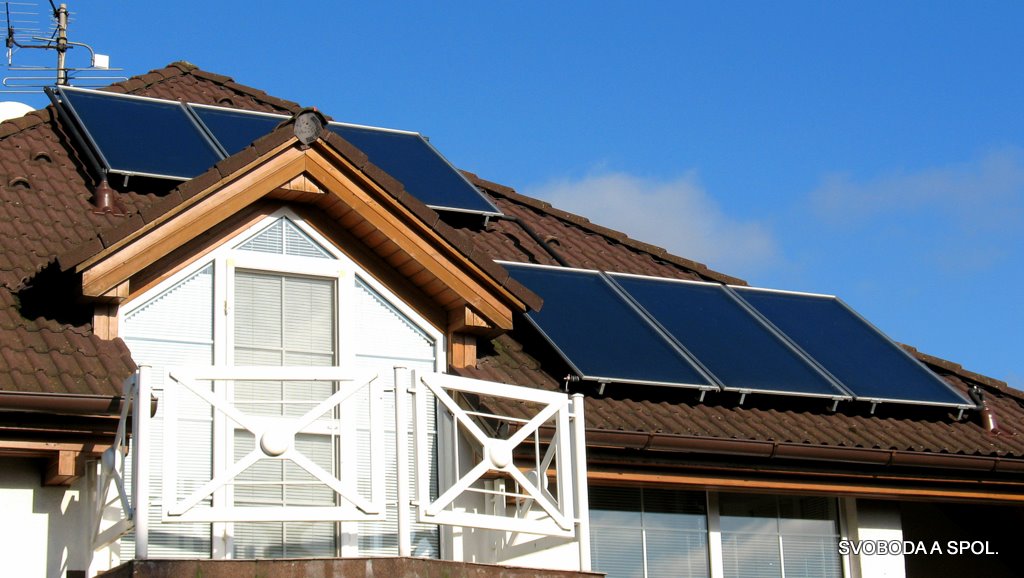

| rozměry solárního pole | dvě solární pole 3300 x 2100 mm |
| celková absorpční plocha | 12.108 m2 |
Fotografie:
