Dovolte, abychom Vám představili tradiční rodinou východočeskou firmu, která se zabývá výrobou a distribucí solárních kolektorů již 19 let: SVOBODA a spol., v.o.s.
|
||||||||||||||||||||||||||||||||||||||||||
|
|
ZÁKLADNÍ INFORMACE O FIRMĚFirma SVOBODA a spol. vznikla v roce 1991 a za
svou dobu existence si vybudovala širokou klientelu a dobré jméno
po celé České republice. Solární kolektory této firmy se svojí kvalitou
dají srovnávat s těmi nejlepšími kolektory, které lze najít na českém
trhu. Solární kolektory prošli
mnohaletým vývojem a v součastné době je vyráběn |
 |

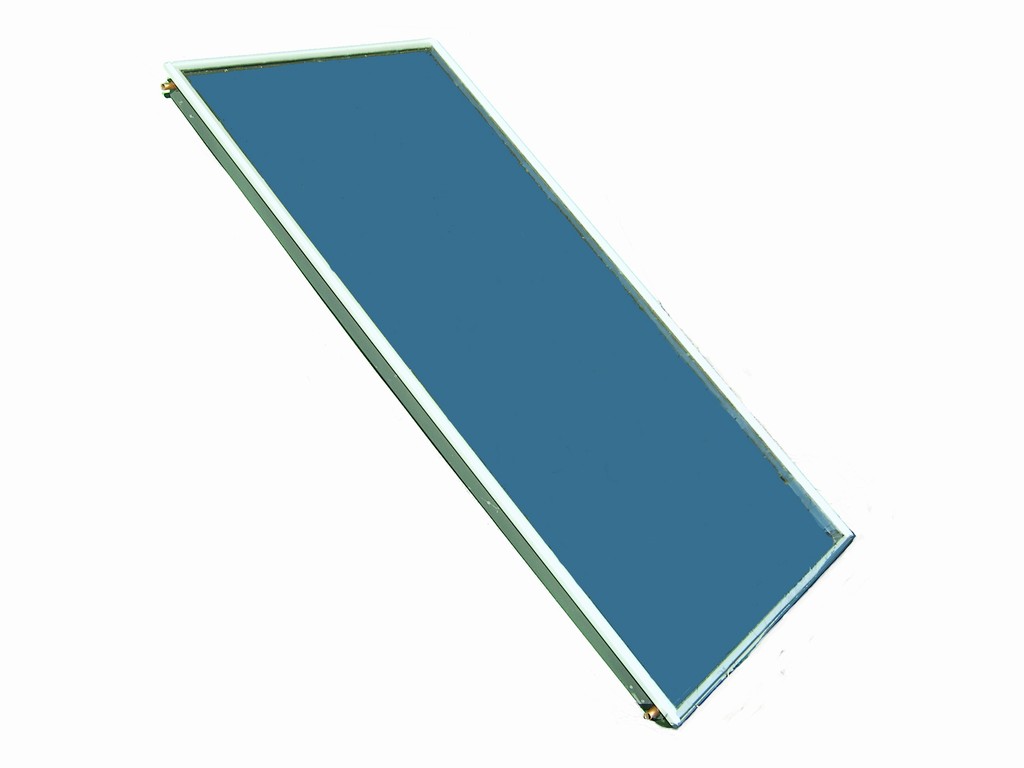

ZÁKLADNÍ ÚDAJE O SLUNEČNÍM ZAŘÍZENÍSolární kolektor se selektivní vrstvou je vysoce výkonný výrobek pro ohřev užitkové a topné vody. Jeho největší předností je velmi účinný celoměděný absorbér se selektivní vrstvou a s dokonalou izolací pro celoroční použití. Solární kolektor této řady je vhodný pro veškeré typy solárních systémů resp. pro různá zapojení do solárních soustav. Lze jej zapojit do nucených systémů k ohřevu teplé užitkové vody. Může sloužit jako zdroj tepla pro vytápění budov a skleníků (záleží na výkonnosti navržené topné soustavy, kde je vždy kombinována solární technika s klasickými prostředky k výrobě tepla). Solární kolektor je také velmi vhodný pro podlahová topení a také pro vyhřívání privátních bazénů. |
 |
FUNKCE ZAŘÍZENÍ
|
Plocha kolektoru přeměňuje zachycené sluneční záření na teplo, které je odváděno nemrznoucí kapalinou potrubím systému k výměníku. Ten ohřívá užitkovou vodu, například k bazénu nebo pro kombinované vytápění objektu. |
 |
 |

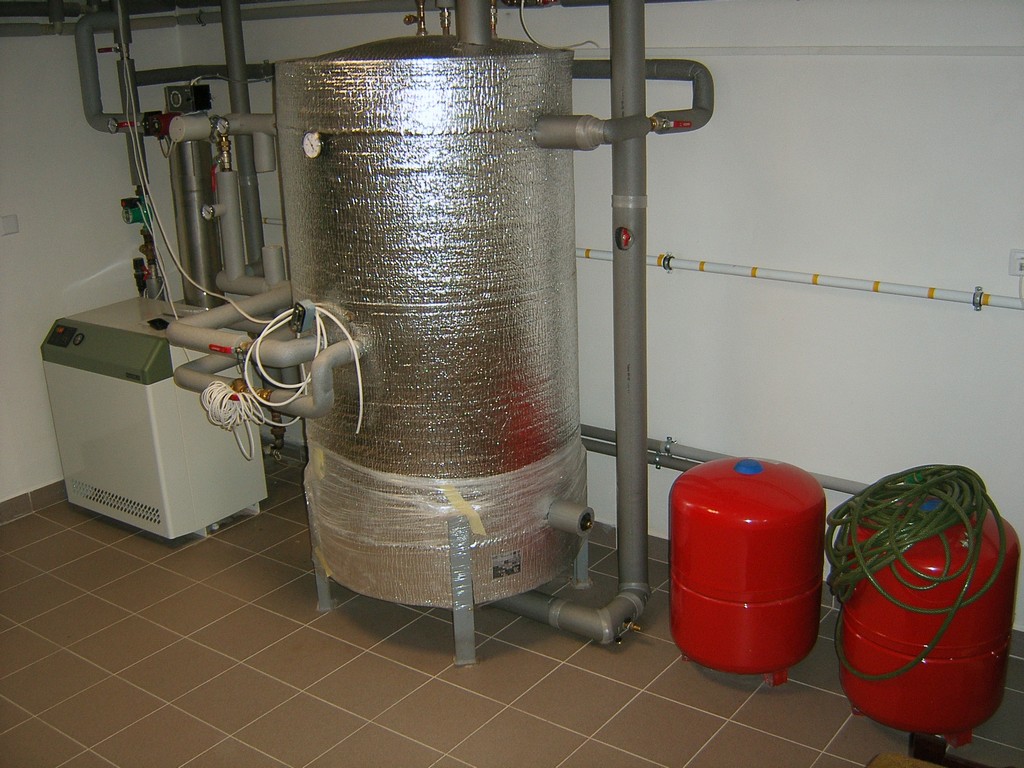

Celý solární systém představuje:
- Pro nucený oběh vody
- Zásobník na teplou vodu
- Elektronickou regulaci
- Oběhové čerpadlo
- Expanzní nádobu
- Bezpečnostní a ovládací ventily
TECHNICKÁ CHARAKTERISTIKAZ hlediska energetického využití slunečního svitu má největší význam vlnový rozsah od 300 do 2500 nm, do kterého spadá přibližně 98% sluneční energie dopadající na povrch Země. Jedná se o energii, která ani v našich zeměpisných šířkách není zanedbatelná, přibližně o energii 600 - 1200 W na metr čtvereční. Nejvýhodnějsí orientací je jižní směr sběrné plochy pod úhlem 45°. Plocha absorbéru je pokryta vysoce selektivní vrstvou. Jeden kolektor ohřeje přibližně 100 - 120 litrů 10°C vody na teplotu 55-60 stupňů za dobu jednoho dne, což odpovídá výkonu cca 1500 wattů. Uvedený příklad odpovídá průměrnému slunečnímu svitu v období od dubna do září, kdy je dopadající záření pro využití kolektoru nejvýhodnější, ale i v zimních měsících má provoz solární soustavy svůj význam (v kombinaci s klasickými otopnými prostředky). V zimních měsících a při jasné obloze (tedy při největších mrazech) dosahuje teplota kolektoru běžně 50°C. Materiál kolektoru má minimální životnost 30 let v plném provozu. Kolektor lze plnohodnotně recyklovat. |
|
 |
|

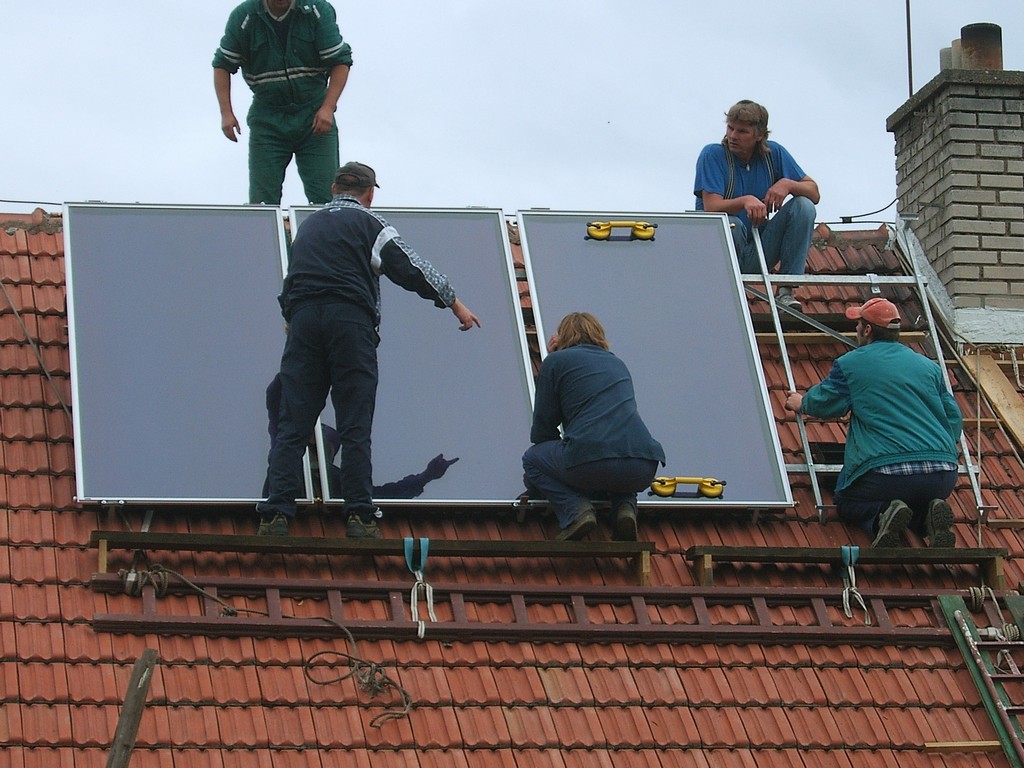

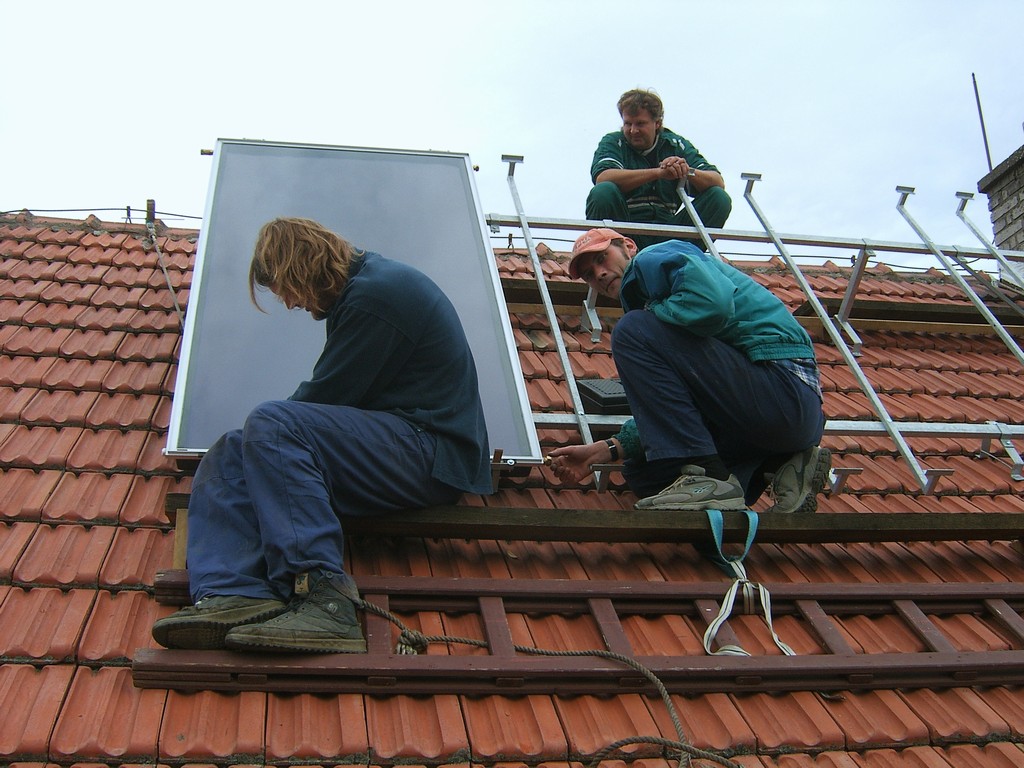

MONTÁŽ KOLEKTORŮ

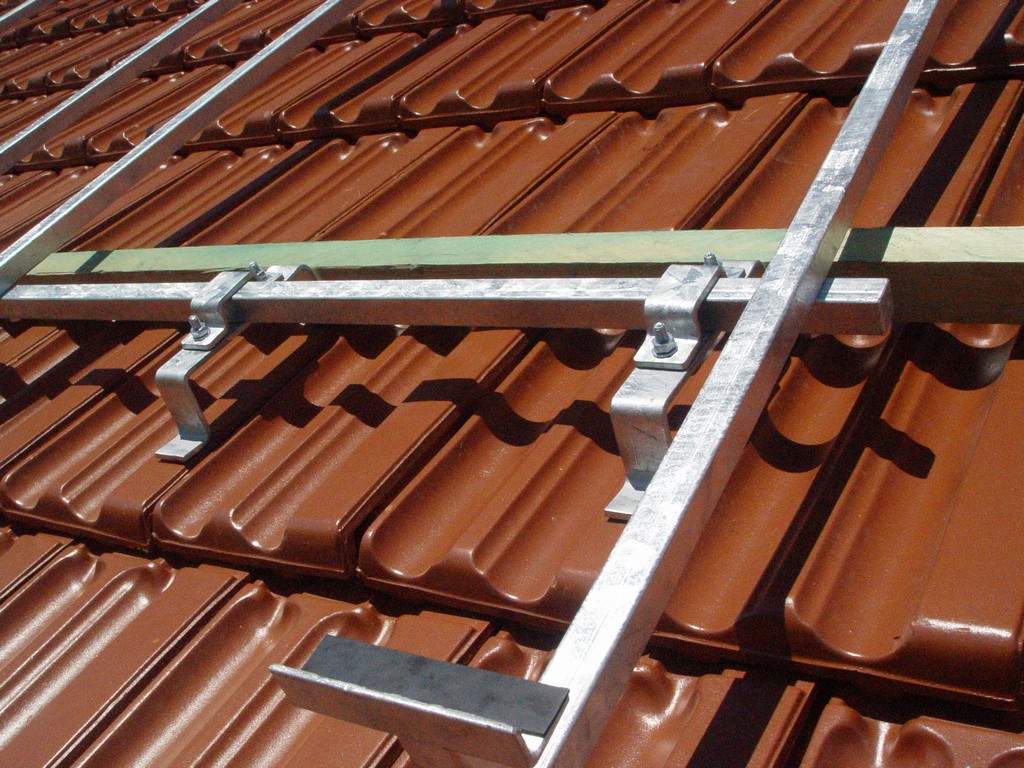

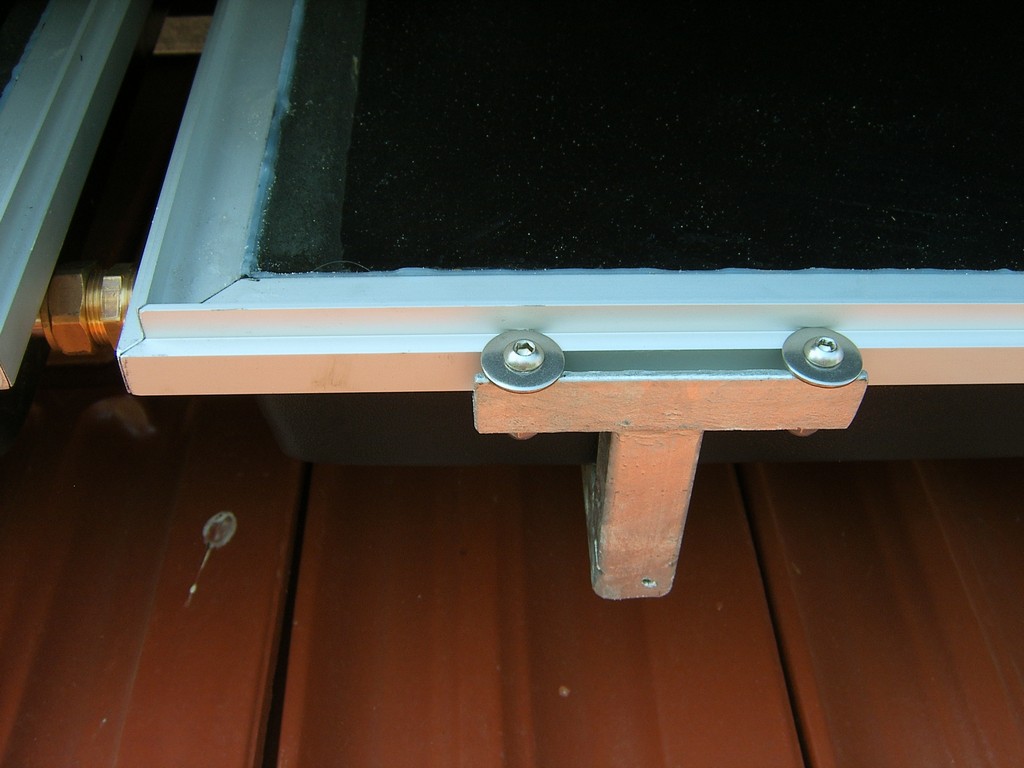

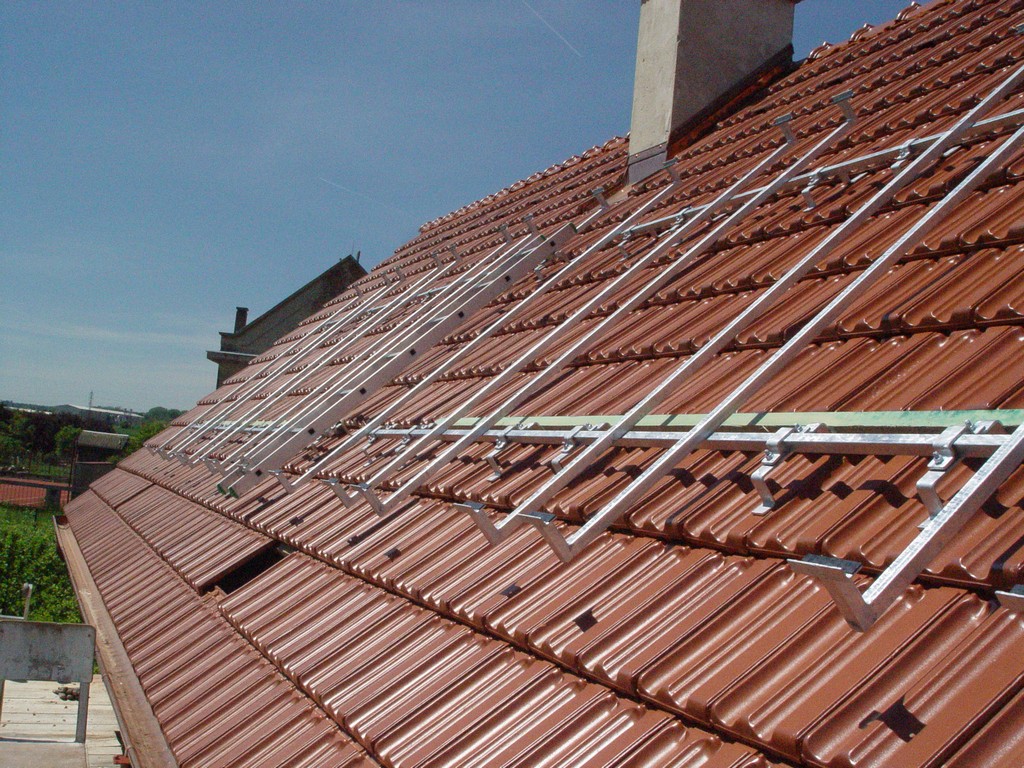

Nosná konstrukce

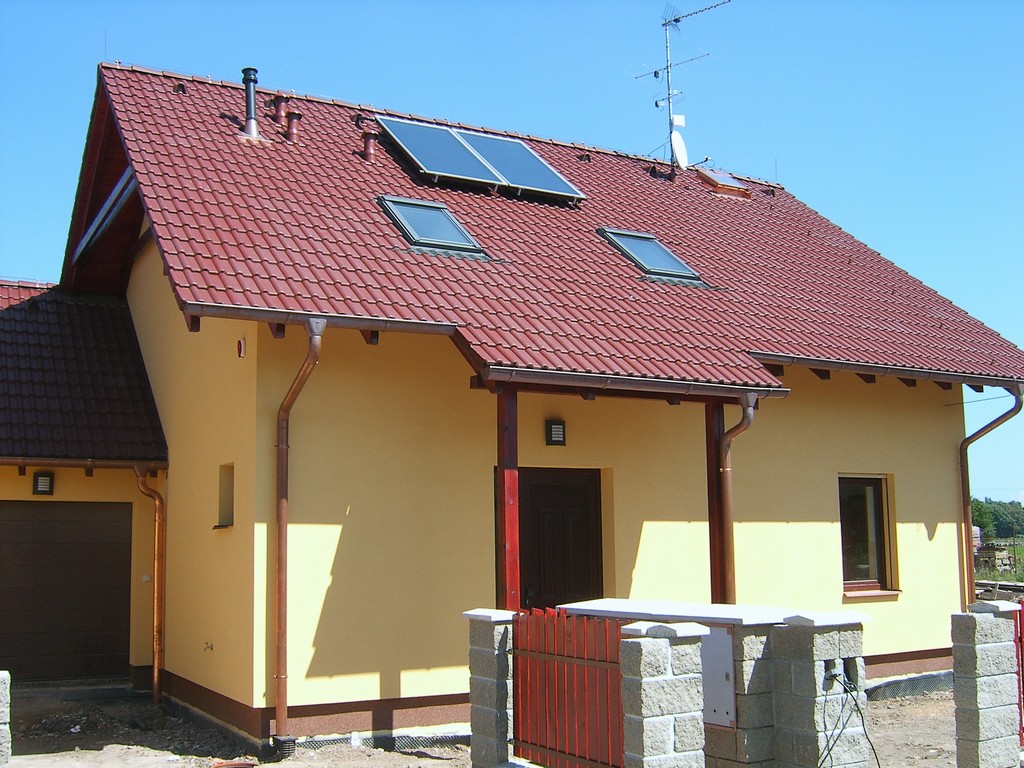

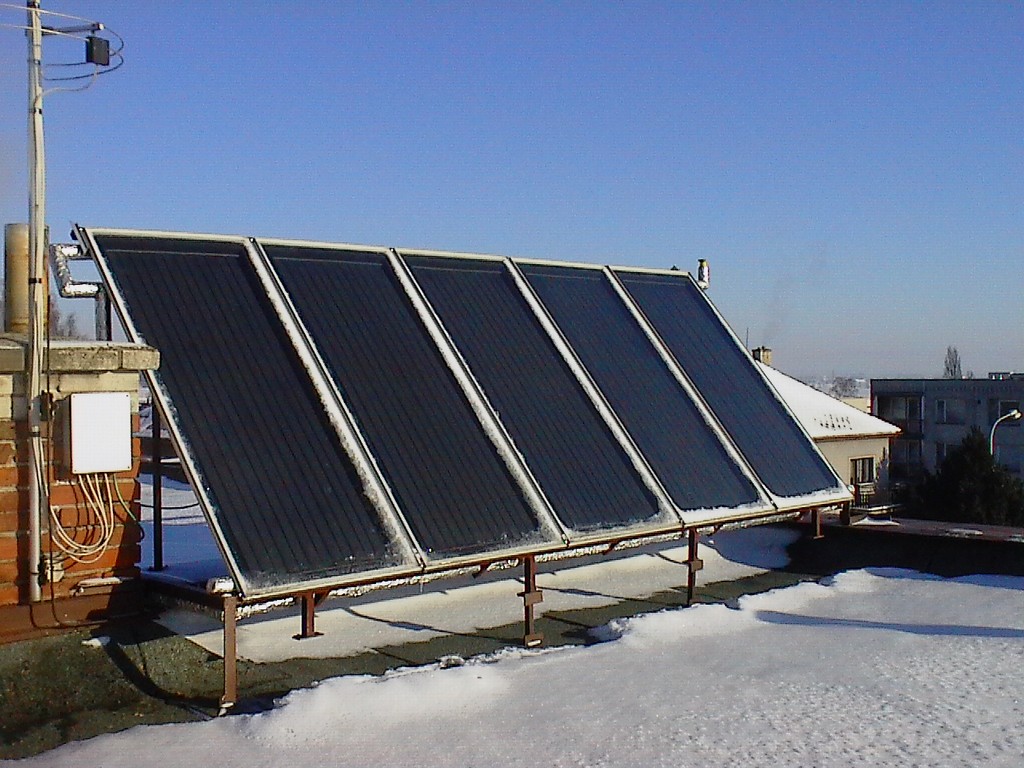

Kolektory je možné umístit na šikmou nebo plochou střechu nebo zabudovat přímo do střechy. V prvních dvou případech je nutná nosná konstrukce, na kterou se upevní soustava kolektorů. Při výrobě nosné konstrukce se musí přihlížet k tomu, jaká je krytina střechy. Nosný stojan musí být dobře upevněn proti větru.
Rozvod primárního okruhu
Rozvod primárního potrubí by měl být zvolen z tepelně a korozně odolného materiálu, nejlépe tedy z mědi popřípadě obdobných moderních materiálů, které snesou teplotu minimálně 120°C. Izolace rozvodu vystavená slunečním paprskům musí být odolná UV záření.

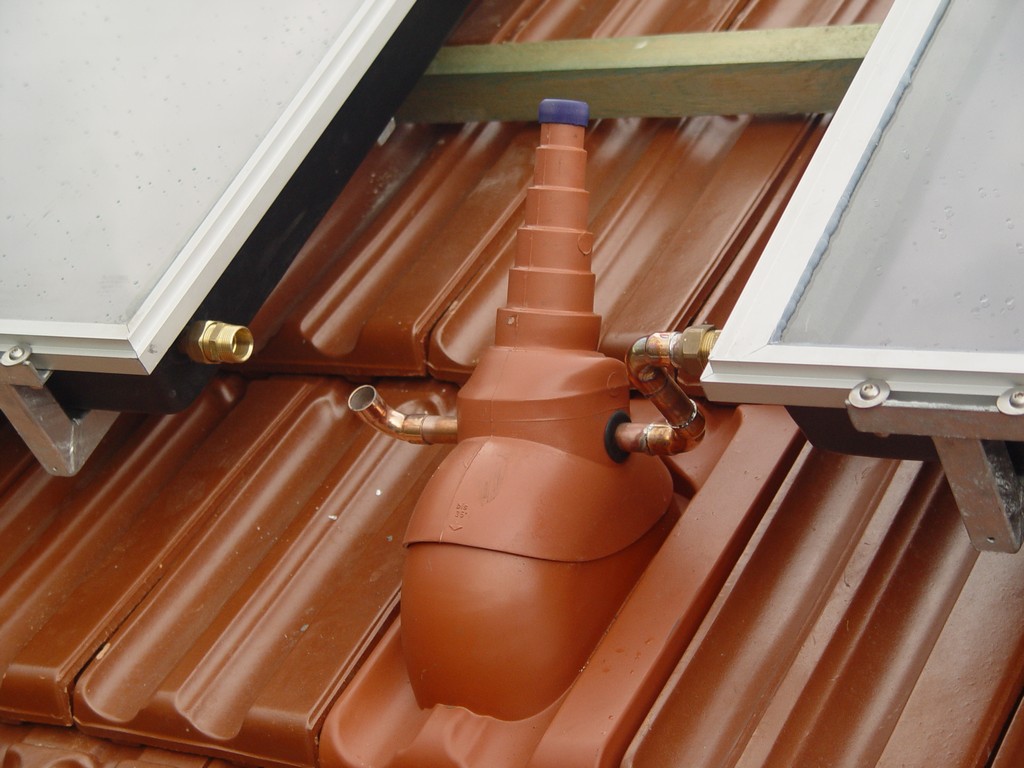

Kolektory se mezi sebou spojují mosaznými rychlospojkami.
K montáži poskytuje podrobnou konzultaci výrobce kolektoru - viz adresa nahoře.
Za poškození výrobku v důsledku chybné montáže není odpovědný výrobce solárních kolektorů.

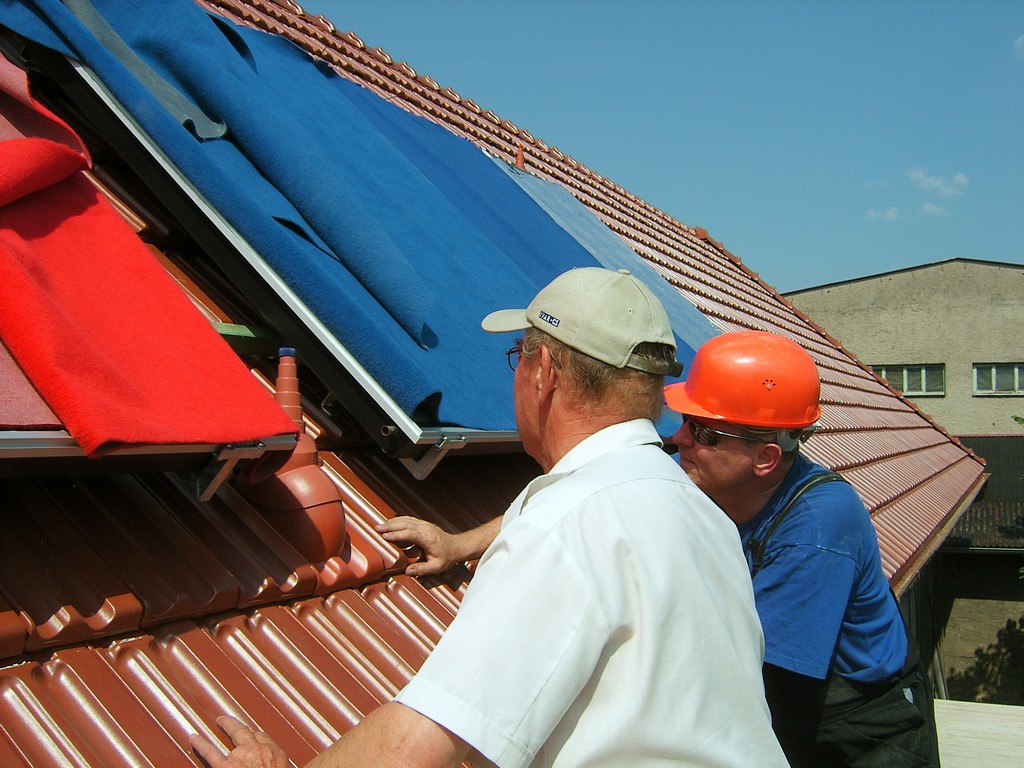

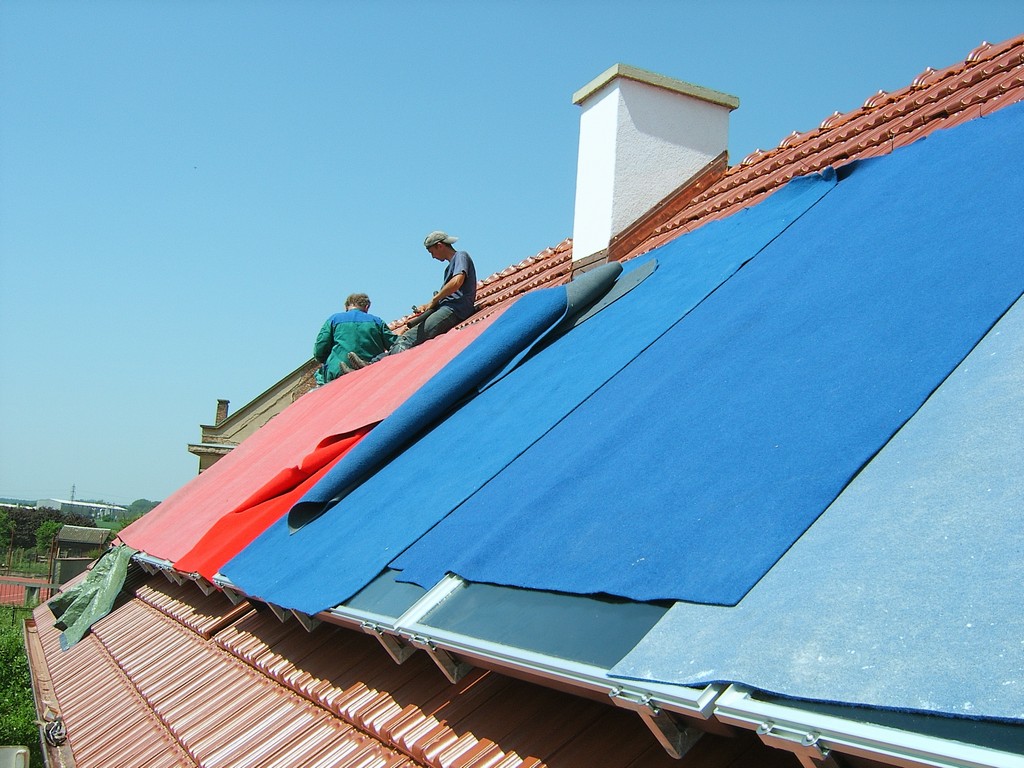

UPOZORNĚNÍ:Při montáži kolektoru a před uvedením do provozu (napuštění vody) doporučujeme zakrýt absorpční plochu před přímým slunečním zářením, aby nedošlo k zbytečnému zatěžování kolektoru (nebezpečí poškození). Pokud se tak neučiní a kolektory se naplňují vodou, může dojít k výbuchu par, které se v potrubí vytvoří. Proto se při naplňování kolektoru musí nechat okruh otevřený. Před uvedením systému do provozu se doporučuje systém důkladně promýt, aby se s kolektorového okruhu odstranili případné nečistoty. Tlaková zkouška je nezbytná a provádí se jenom vodou (důsledná kontrola tlaku během prvních dní)!
Po půl roce doporučujeme kontrolu tlaku a i případné doplnění teplonosného média.
DOPORUČENÉ ALTERNATIVNÍ KOMBINACE TOPNÉ SOUSTAVY
Solární soustava a+ přímotop - elektřina
+ plyn
+ tepelné čerpadlo
+ kotel na tuhé palivo
MATERIÁLY
vana kolektoru - plast (ABS) sklo kolektoru - bezpečnostní, tvrzené, "optiwhite glass" - solární sklo s nízkým obsahem železa izolace - čedičová vata kovová část (trubky,absorbér)
- měď, SUNSELECT - vysoce selektivní plocha s absorbcí 95% a emisivitou 5%
SOLÁRNÍ KOLEKTOR JE RECYKLOVATELNÝ !
TECHNICKÉ PARAMETRY
Řez kolektoru a jeho výkonnostní charakteristika
rozměry 2095 x 1100 x 105 mm absorpční plocha 2.018 m2 hmotnost 48 kg účinnost 77 % denní přínos práce 6 - 9 kWh pracovní teplota do 100°C doporučený pracovní tlak 600 kPa celkový obsah kapaliny 1 l průtočné množství kapaliny 30 - 400 l / hod max. teplota povrchu
absorbéru bez chlazení220 °C
CENA za sluneční kolektor ( 2,018m2 absorbční plochy )
11.400,-Kč + DPH*
*Cena za 1m2 absorbční plochy = 5.650,-Kč
( velikost absorbční plochy je narozdíl od celkové plochy kolektoru rozhodující pro energetický přínos solárního systému )
BEZPEČNOSTNÍ POKYNY
- pokud teplo z přímo osluněného kolektoru neodebíráte, může teplota absorbéru dosáhnout až 220°C a hrozí nebezpečí popálení.
- montáž kolektoru je nutné provádět přesně podle uvedených informací, jinak hrozí nevratné poškození kolektoru
- kolektorový okruh musí mít pojistný ventil
- u námi navrženého solárního systému je díky vhodné regulaci možnost poškození solárního kolektoru v důsledku přehřátí vyloučena
- bez nemrznoucí kapaliny může v chladných měsících dojít k zamrznutí media a následnému poškození solárního zařízení
Malá anketa:
Poslední aktualizace: 17. 9. 2008
Tento dokument vystavil výrobce kolektoru dne 17. 9. 2008 v Hradci Králové.
V případě zájmu o nás výrobek se můžete další informace dozvědět na telefonních číslech uvedených nahoře.
